收割机方案

一、事件背景

随着农业机械化程度越来越高，收割机的应用也越来越多，但是大型机械作业的时候盲区点众多，伴随而来的是有关收割机的事故也越来越多，由于收割机体积大，长度长，在倒车过程中存在盲区的问题，会给驾驶员在倒车途中造成视线不清的问题，从而会有撞到人或物品的可能，给驾驶员造成了极大的干扰。那么，该如何解决收割机盲区的问题？

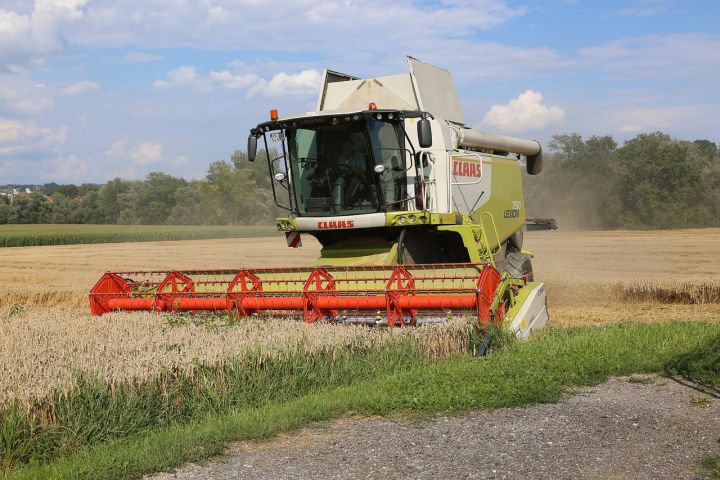

收割机方案(图1)

二、系统设计与组成

了解到收割机的问题以后，我们需从以下几点出发，设计出解决方案

1、驾驶员在驾驶室可以实时观看车辆周围的情况，防止车边有人，导致意外的发生。也可以一个摄像头对着粮仓，装满溢出时可以第一时间被司机看到。

2、视频画面实时存储，万一遇到碰瓷或者一些突发事件的时候，可以调取录像进行回放确保有据可查。

3、安装要简单，方便。不改动原车线路，

4、单位收割机车队管理的话需带远程监控的功能，可以实现远程调度，远程监督的作用。

基于以上四点，我们搭配出以下产品组成：

1、车载专用录像主机一台，输入采集到的画面进行转码，并实时输出到显示器，用来记录存储视频。如果是单位旗下有收割机车队，需要集中管理的话，可升级为3G/4G/5G远程监控系统，可以实现在办公室中控台远程调度司机作业。远程监督司机的作业行为规范。

2，高清防水摄像头四个，分别装在收割机的前后左右，实现360度全方位可视化监控的目的，摄像头用来采集画面。

3、7寸显示器一台，装在驾驶室，用来实时显示车辆周围的画面，驾驶员在倒车或者启动车辆的时候能够清楚的观察到车辆周围是否有人或者障碍物，避免事故的发生。

4、SD卡机型或者硬盘机型，只要存储一个月内的视频可用SD卡，需要保存几个月或者更多的视频内容，则可以用1T或者2T容量以上的硬盘。

5、航空头连接线，连接牢固，不会因为车辆的震动导致接口松动脱落，所有接口直接对插即可，安装简单，方便。

三、安装

第一步：确定摄像头安装位置，一个半球摄像头，装在驾驶室顶上（也可以直接装在中控台），监控司机与正前方路面，一个防水摄像头装在后方，监控倒车后面情况，2个摄像头安装在车辆左右两侧，监控左右盲区情况。

第二步：安装主机，主机一般是装在驾驶室座位后方，或者座位底下。

第三步：安装显示器，显示器可直接放置在中控台上，方便司机查看

第四步：布线，将摄像头与主机用航空头线进行对接，并从车上保险盒处找出12-24V的电源，给主机与显示器供电。

第五步：加固好主机，摄像头，以及相关的连接头，隐藏好连接线。
